2020-08-25 02:16:49
人氣：
來源:威凱樹脂膠水網(wǎng)
樹脂保健球水晶膠水，是用于保健球鍵的表面披覆、高檔樹脂字以及其它電子零件的絕緣、防潮灌封、保密遮封等。這是一款常溫和低溫條件下固化的環(huán)氧樹脂膠，流平性好、自然消泡、耐黃變、高透明無波紋、表面光亮、適于常溫加溫固化。

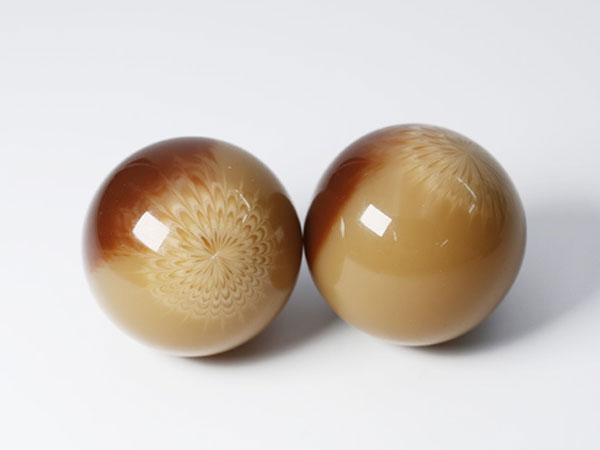

一、保健球
保健球，是用金屬制成的兩個小圓球，大小型號不同，重量也有異，據(jù)說此種成對的保健球起源于北方。大約500多年前，也就是明代的嘉靖年間，河北省的保定府就已經(jīng)有制作健身球的紅爐作坊。
現(xiàn)今認為，保健球的方法，最適于中老年人之保健。平時一有空，散步、看電視、靜坐交談時，均可進行。它不僅能起到流通全身氣血、活動筋骨，以達到調(diào)和陰陽的保健目的，且具有治療某些病癥的作用，對中醫(yī)所說的痿痹證，現(xiàn)代醫(yī)學所說的肩關節(jié)周圍炎、偏癱、高血壓、骨關節(jié)病、頸椎病，甚至像慢性腹瀉、凍瘡一類病癥，也都有一定效果。
二、硬化前之性質(zhì)
主劑A膠 固化劑B膠
顏 色: 無色透明 無色透明
比 重: 1.15 0.96
粘度25℃: 2000-4000CPS 100MAXCPS
三、使用條件
1)混合比: A：B=100：33(重量比)
2)硬化條件: 25℃×8H-10H或55℃×1.5H(2g)
3)可使用時間: 25℃×40min(100g)
四、使用方法
1.工作環(huán)境:盛膠容器請保持清潔,A、B組份嚴格按重量比配比,準確稱量，沿容器內(nèi)壁順時針充分攪拌均勻后靜置3-5分鐘后使用。
2.根據(jù)可操作時間及用量調(diào)配膠量,避免浪費.當氣溫低于15℃時,請先將A膠預熱至30℃后再進行調(diào)膠,易于操作(氣溫低時A膠會變稠);使用后必需密封桶蓋,避免因吸潮而造成產(chǎn)品報廢.
3.當相對濕度大于85%時,固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當相對濕度 大于85%時,不適合做常溫固化,建議使用加溫固化
五、硬化后之性質(zhì)
1)硬 度: shore D <85
2)耐電壓: KV/mm 22
3)彎曲強度: Kg/mm2 28
4)體積電阻: Ohm3 1x10*15
5)表面電阻: Ohmm2 5X10*15
6)導熱系數(shù)： W/M.K 1.36
7)誘電損失： 1KHZ 0.42
8)熱變形溫度： ℃ 80
9)吸水率： % <0.15
10)抗壓強度： Kg/mm2 8.4
以上性能數(shù)據(jù)是在溫度25℃，濕度70%的實驗室環(huán)境所測得的典型數(shù)據(jù),僅供客戶參考
專注環(huán)氧樹脂膠
